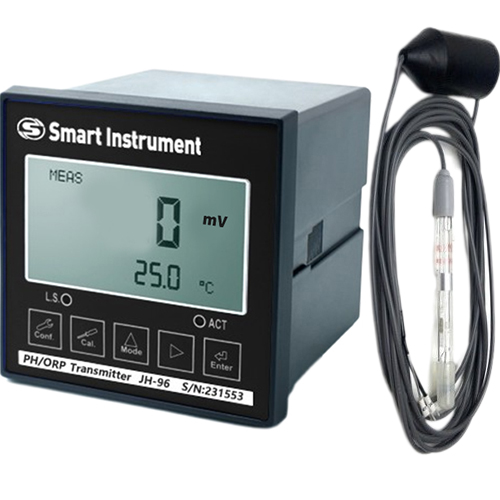

· 모델명 : ORP-96-OR

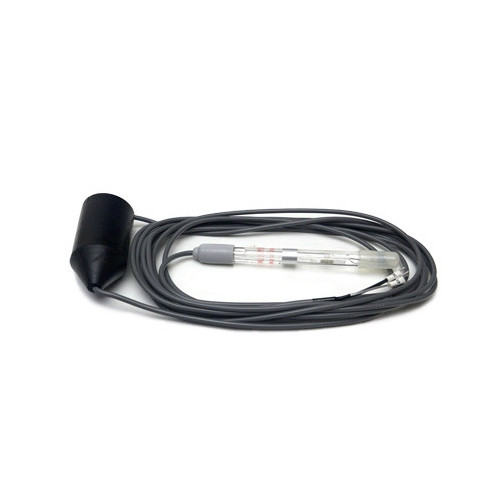

· 보충형 ORP 전극 OR-1
· Panel Mounting
· 침적형센서 사용
· 측 정 범 위 : ± 1000mV
· 측 정 온 도 : 0 ∼ 40 ℃
· 케 이 블 길 이 : 5m
· LED 경보 표시 작동으로 빠른 동작 인식 가능
· 자동세척장치 연결 접점 제공 및 세척주기 컨트롤 가능
· 상. 하한 설정, ON/OFF 제어 및 알림 표시
· 제품사이즈 96 X 96 X 145mm (H x W x D)
· 기본 4~20mA 아날로그 출력 및 RS485 (MODBUS RTU 옵션) 디지털 통신출력 제공(JH-96RS)
· 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력가능
· 자동온도보상 회로(1000Ω)를 내장하고 있어 더욱 정밀한 측정을 보장

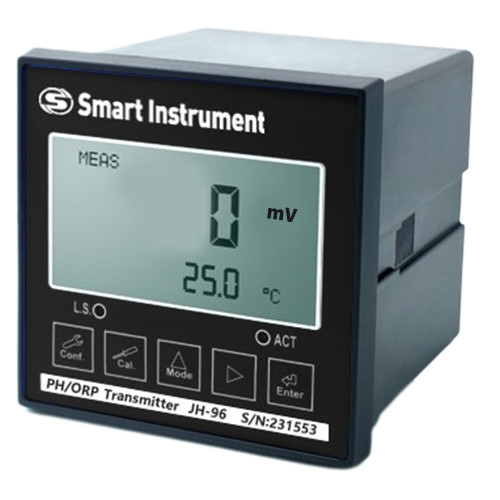

· JH-96 ORP Meter 1ea
· OR-1 ORP전극 1ea

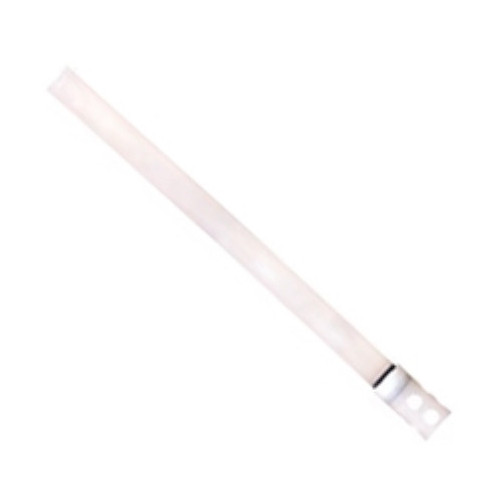

· 1m PP Holder 1ea
· Holder Bracket (PVC) 1ea

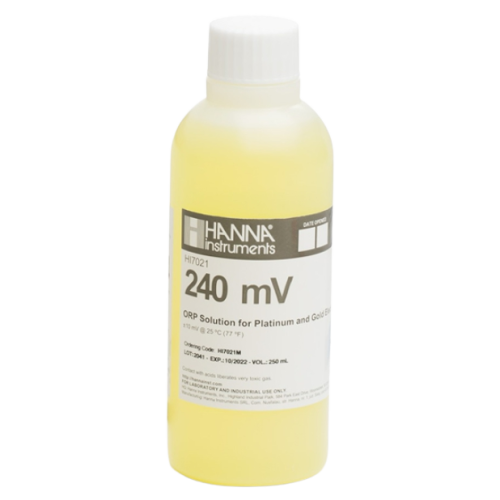

· HI7021M - (240 ㎷ 230 ㎖) 1ea
· 사용설명서(한글. 영문)
|
모 델 명
|
JH-96
|
JH-96RS
| |
측정 항목
|
pH / ORP(mV) / 온도
| ||
범위
|
pH
|
-2.00 ~ 16.00pH
| |
ORP
|
-1999 ~ 1999mV
| ||
온도
|
-30.0 ~ 130.0C
| ||
분해능
|
pH
|
0.01pH
| |
ORP
|
1mV
| ||
온도
|
0.1C
| ||
정확도
|
pH
|
±0.01 ± 1
Digit
| |
ORP
|
±0.1% ± 1
Digit
| ||
온도
|
±0.2°C ± 1
Digit
| ||
온도 보상
|
자동 온도 보상 : PT1000 / NTC30K
| ||
온도 모드에서 온도 수정 가능
| |||
교정 모드
|
Single, two, three points 교정; User defined、Default Tech、NIST 교정 용액
| ||
사용 온도
|
0 ~ 50C
| ||
보관 온도
|
-20 ~ 70C
| ||
입력 임피던스
|
> 1012 Ω
| ||
디스플레이
|
Large backlit LCD display, 백라이트 AUTO / ON / OFF 가능
| ||
출 력1
|
Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω
| ||
출 력2
|
Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω
| ||
통신 인터페이스
|
—
|
RS-485(
MODBUS RTU )
| |
릴레이
|
접점 출력
|
RELAY ON/OFF ，240VAC 0.5A Max.
| |
설정
|
Set of two independent HI/LO Control point , Hysteresis setting
| ||
세 정
|
—
|
접점제어출력，ON 0 ~ 9999초/ OFF 0 ~ 999.9시간
| |
보호 등급
|
IP65
| ||
설치 방법
|
벽 / 파이프 / 패널
| ||

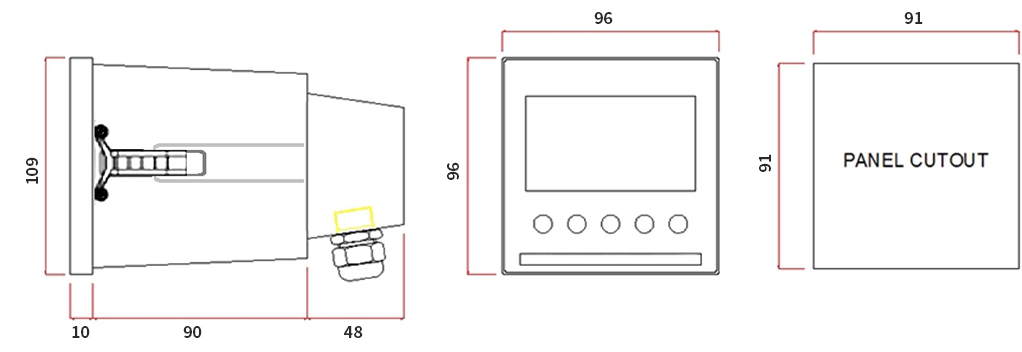

크 기
|
96 mm x
96 mm x 145 mm (H x W x D)
| ||
Cut
Off 치수
|
91 mm x 91 mm (H x W)
| ||
무 게
|
0.4Kg
| ||
전 원
|
100V ~ 240VAC±10%，50 /
60Hz |
||

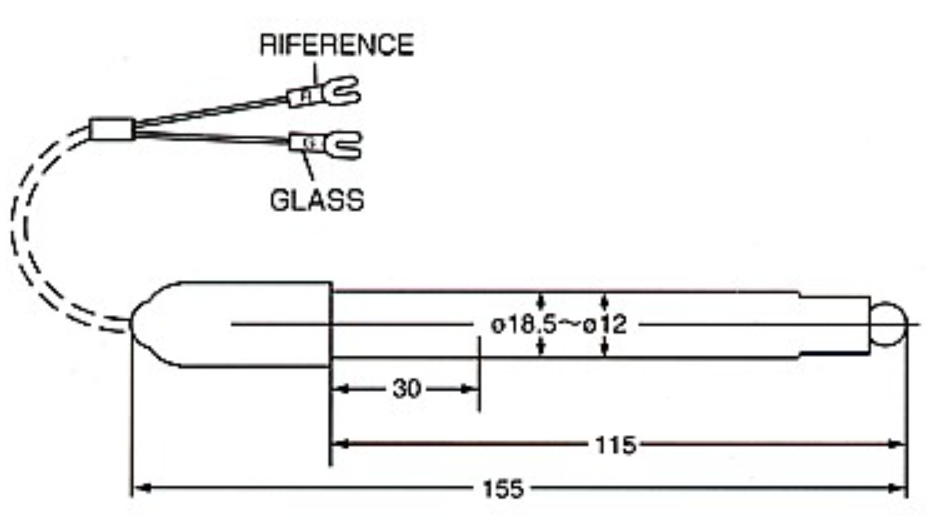

전 극 사 양
|
모델명
|
OR-1
|
품명
|
보충형 ORP 전극
|
측정범위
|
± 1000mV
|
사용온도
|
0 ∼ 40 ℃
|
내부 보충액
|
3.3 M
KCl 보충형
|
온도센서
|
없음
|
전극 재질
|
RoHS 유리관
|
크기
|
12(Ø) × 120(L)
mm
|
기본케이블
|
5m |
|
침 적 형 홀 더 |
중 계 박 스 |
브 라 켓 |
케이블(pH /
ORP) |
pH 표준용액 |
KCL Solution |
전극 Fitting |
pH / ORP 증폭기 |
 |
 |
|
|
|
|
|
 |
|
HR-1000 |
BCB-100B |
BRK-100G |
pH Cable |
pH4, pH7, pH10 |
KCL 3.3 Mol |
PIT1/2 / PIT3/4 |
PHAMP-1 |
|
홀더의 밑단부에 센서를 취부하여 지지하며,센서를 보호 합니다.
보충형 전극의 경우 홀더 내부 에 KCL 용액이 보충 되어 연속 적이고 장시간 사용이 가능 합니다 |
pH /
ORP 케이블 연장시 중계박스를 이용하여 설치하면 노이즈 방지와 정확 한 측정을 도와 줍니다 |

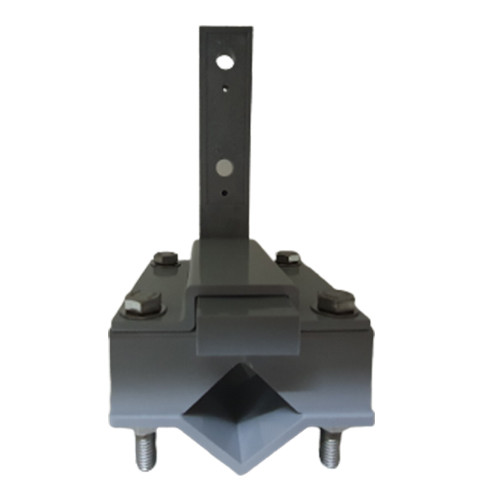

벽면에 pH / OPR홀더를 고정 시키 기 위해 사용 됩 니다. |
pH /
ORP 전용 Shild 케이블은 외부의 정전 유도 노이즈를 막아 줍니다. |
pH7.00 pH 교정용 표준용액 500ml
pH4.00 pH 교정용 표준용액 500ml
pH10.00 pH 교정용 표준용액 500ml
· pH3, pH4, pH6.86, pH7, pH9, pH10, pH11,pH12, pH13, pH14 선택 가능 |

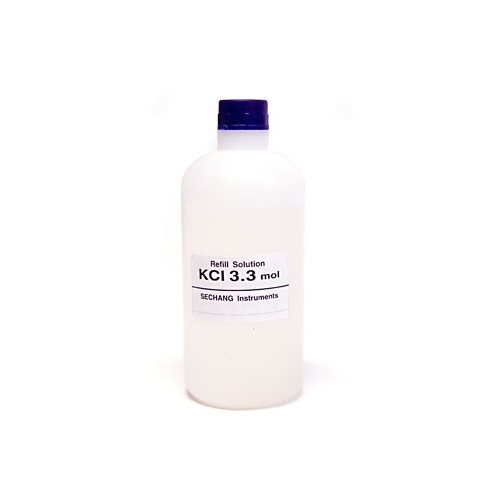

KCl 3.3
Mol Solution 500ml
·보충형 전극을 사용 하는경우 조립시 홀더 내부에 KCL용액을 채워 주세요 |
1. Fitting
1/2" 2. Fitting
3/4" 폴리프로필렌 글렌드 (Polypropylene gland) 피팅, 12mm 외경의 pH/ORP/전도도/DO 등 모든 전극에 연결 가능
사용 환경 : 70 'C, 60 psig 용도:파이프나 물탱크에 전극 고정으로 사용 |
pH / ORP 센서를 위한 신호 증폭기 입니다. · 최대 300m 신호증폭 을 할수 있습니다. |
| 품명 | 설치형 pH 측정기 |
|---|---|
| 모델명 | ORP-96-OR |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상세설명페이지 참고 |
| 제조국 또는 원산지 | METER: OEM / Sensor: KRK(일본) |
| 제조자 | METER: OEM / Sensor: KRK(일본) |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 02) 896-7868 |
