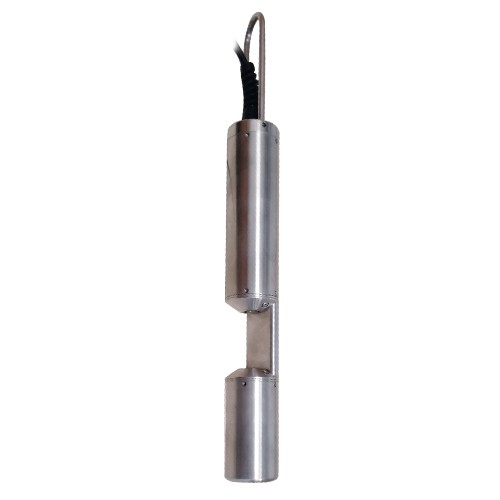

STACSENSE-BOD, COD, TOC Modbus RS-485 출력 전극

측정

측정 범위

CAS254

0 ~ 30 Abs/m

CODeq

0 ~ 50 mg/L

BODeq

0 ~ 15 mg/L

TOCeq

0 ~ 20 mg/L

Turbiditiy

0 ~ 40 FAU

정확도

CAS254

0.1 or +/-3 %

CODeq

0.2 or +/-3 %

BODeq

0.1 or +/-3 %

TOCeq

0.1 or +/-3 %

Turbiditiy

1.0 or +/-7 %

측정 원리

UV 254 nm absorption

보상

Turbidity at 530 nm

파장

내부 온도

검출기 종류

254 nm (Turbidity correction at 530 nm)

광 원

Silicon Photodiode

광학 경로

LED UV 254 +/- 5nm and 530 +/- 5 nm

측정 주파수

2 and 50 mm

보호 등급

IP 68

최대 침수 깊이

50 meters

최대 압력

5 bars

사용 온도

0 °C ~ 40 °C

보관 온도

-10 °C ~ 50 °C

pH 범위

2 ~ 12 pH

크기

48 x 371  or 48 x 419 (see overall dimensions diagram)

무게

1600 ~ 1800 g depending on the optical path (Cable not included)

재질

Body: Stainless steel 316 (1.4401)

Optical windows: Quartz (Corning 7980)

Cable: Bare wire with polyurethane sheath

Seals: Fluoroelastomer (FPM/FKM)

케이블

9 shielded conductors in 3, 7 and 15m. Other lengths on request

신호 인터페이스

Modbus1 RTU (RS-485) / SDI122,3 (TTL)

1 측정 요청과 측정 또는 상태를 읽을 수있는 가능성 사이에서 최대 2 초 동안 Modbus의 센서가 음소거됩니다.

2 SDI12를 사용하면 850ms 표준 지연 대신 최대 2 초 후 측정 결과 프레임 1.2 센서가 대기 모드 일 때를 포함하여 Modbus / SDI12에서 응답합니다.

3 SDI12 버스의 사용 및 연결은 회선 레벨 (높음 또는 낮음)에 따라 대기 전력 소비 *를 최대 40uA까지 증가시킬 수 있습니다. SDI12 라인을 분리하거나 0V로 해제하면 소비가 증가하지 않습니다 (Modbus RTU 만 해당).

센서 전원 공급

5.4 V 1.2 at 26 V 3 DC

1 Absolute minimum 5.2 V with 1 m of cable

2 Minimum voltage subject to cable length-related losses

3 28.0 V absolute maximum

5.4 V 전력소비

Automatic standby less than 10 μA (54 μW)

Maximum peak current: 600 mA (2 ms)

Maximum current during the measurement: 100 mA (540 mW)

Average current during the measurement: 70 mA (378 mW)

Average current (1 measurement / 2s): 35 mA (189 mW)

Energy for 1 measurement (1.5 s): 158 μWh

12 V 전력소비

Automatic standby less than 10 μA (120 μW)

Maximum peak current: 400 mA (1.5 ms)

Maximum current during the measurement: 70 mA (840 mW)

Average current during the measurement: 60 mA (720 mW)

Average current (1 measurement / 2s): 30 mA (360 mW)

Energy for 1 measurement (1.5 s): 300 μWh

24 V 전력소비

Automatic standby less than 10 μA (240 μW)

Maximum peak current: 300 mA (1 ms)

Maximum current during the measurement: 65 mA (1560 mW)

Average current during the measurement: 50 mA (1200 mW)

Average current (1 measurement / 2s): 25 mA (600 mW)

Energy for 1 measurement (1.5 s): 500 μWh

EMC 준수

NF EN 61326-1: 2013-05 RS-485 Modbus RTU & SDI12

1 센서는 전원 공급 장치 및 센서 네트워크에 특정한 통신 회선을 포함한 전용 케이블과 함께 표준 사용에 적합합니다.

2 RS485 통신 회선과 분리 된 DC 전원 공급 장치 네트워크에 연결된 경우; 충격으로부터 센서를 충격으로부터 보호하려면 시스템에 추가 차폐를 사용해야합니다.
