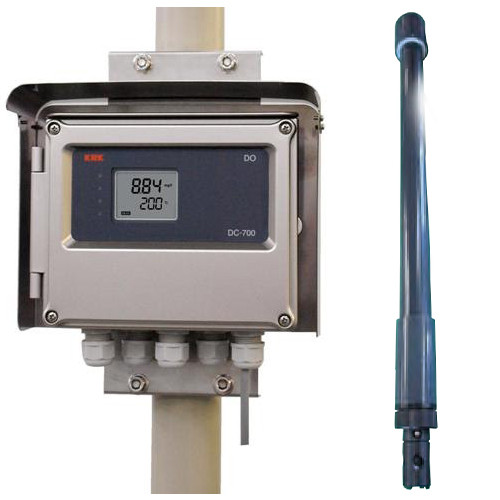

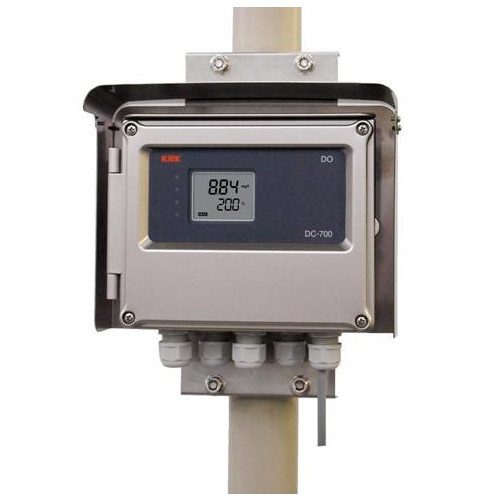

DC-700 설치형 DO측정기 갈바니전극 용존산소측정기

모델

DC-700

측정 원리

갈바니 전극법 카트리지 센서식

표시

LCD 4 자리 2 단 (백라이트 첨부)

측정 범위

DO (상단 표시) : 0.00 ~ 20.00mg / l
수온 (하단 표시) : 0.0 ~ 50.0 ℃ (온도 표시만)

재현성

± 0.1mg / L 이내 (등가 입력)

전송 출력

DC 4 ~ 20mA (절연) 최대 부하 저항 550Ω 이하
　　레인지 1:0.00 ~ 5.00mg / L (수동 전환)
　　레인지 2:0.00 ~ 10.00mg / L (수동 전환)
　　레인지 3:0. 00 ~ 20.00mg / L (수동 전환)

경보 접점

상한 · 하한 각 a 접점 (무전압), 히스테리시스 설정 기능 첨부
접점 용량 AC200V 1A 이내 (저항 부하)

홀드 기능

다음 1 또는 2로 전송 출력 및 경보 접점 출력을 홀드
　① MAINTE 키 조작시
　② 세정기 등의 외부 접점 입력시

온도 보상

반도체 온도 소자에 의한 자동 온도 보상

염분 보정

염소 이온 농도 0 또는 19000mg / L (계기 내부 전환)
공장은 0mg / L

교정 기능

① 공기 교정 ② 포화 물에 의한 교정

전원 전압

AC85 ~ 240V, 50/60Hz

소비 전력

약 10VA 이하

주변 조건

온도 : -5 ~ 45 ℃, 습도 : 85 % RH 이하

구조

야외 설치, 내진, 방 분류 형 (IP65 상당)

외형 치수

계기 본체 : 215 × 170 × 95 약 1.75kg (장착판 부착)
　후드 첨부 : 244 × 196 × 105 약 2.5kg (장착판 부착)

재질

본체 : 폴리 카보네이트 표면 메탈릭 실버 도장 부착 (내 날씨 가능)

설치 방법

50A 극 또는 벽 설치

배선 구

케이블 그랜드 5 개소 (외형 φ6 ~ φ10 케이블 적용)
　케이블 그랜드를 분리 전선관 접속 가능 (G1 / 2)

표준 구성

계기 본체 (설치 이타 즈케) : 차일 후드
지정,   DO 검출기 : 프로브 + 센서 (OXNIT : OX-VW)
산소 제로 제, DO 포화 표, 취급 설명서

비표준 구성

반복기, 연장 케이블, 감지기 설치 플랜지, 제트 세척기

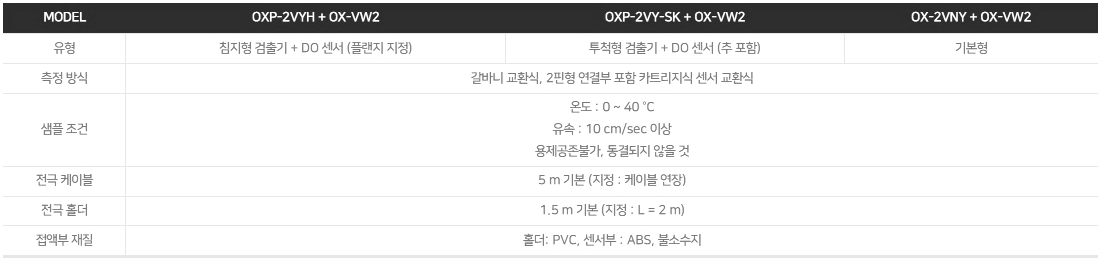

품명

DO 검출기

측정 방식

갈바니 전지 법 카트리지 센서식

모델

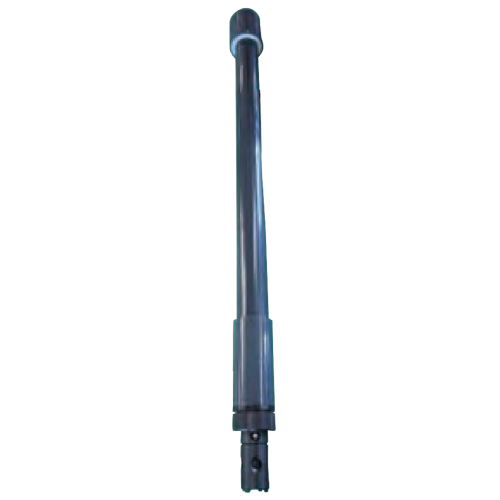

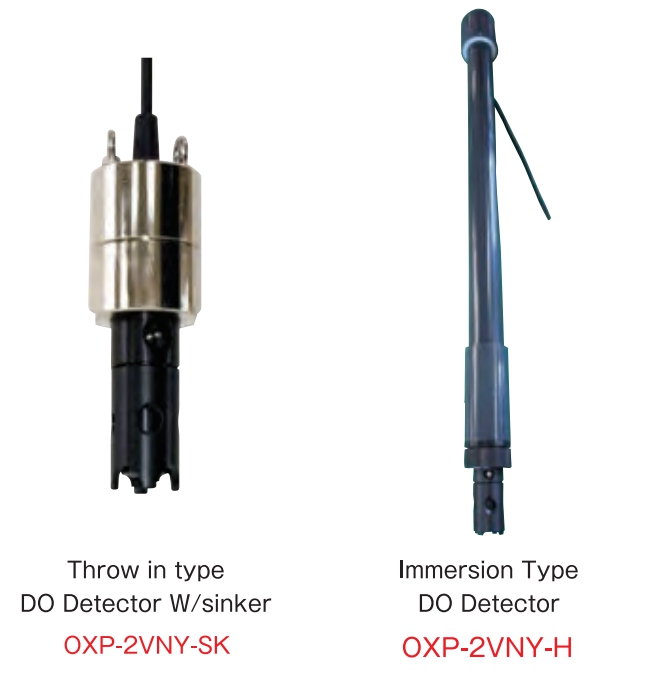

(1) 침지형 프로브 : OX-2VPY-H (플랜지 취부는
지정)   (2) 투광 포함 프로브 : OX-2VPY-SK (추
포함)   (3) DO 센서 : OXNIT OX-VW

시료 조건

온도 : 0 ~ 40 ℃
유속 : 10cm/sec 이상
용제 공존 불가, 동결주의

케이블

5m 표준 (지정 : 케이블 연장)

침지형 홀더

1.5m 표준 (지정 : L = 2m)

표준 부속품

DO 센서 OXNIT OX-VW
