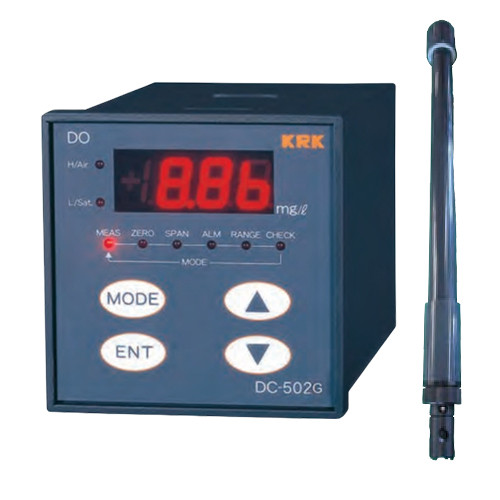

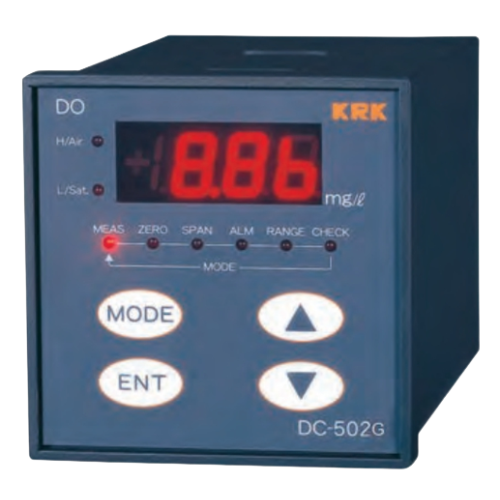

DC-502G 설치형 DO측정기 갈바니전극 용존산소측정기

모델

DC-502G

측정 원리

갈바니 전극

표시

LED (적색) 3.1 / 2 자리 기준

측정 범위

0.00 ~ 19.99mg / l

분해능

0.01mg / l 표준

재현성

± 2 % (FS) 이내 (일정 온도)

전송 출력

DC 4 ~ 20mA (절연) 최대 부하 저항 500Ω 이하
　　레인지 1:0.00 ~ 19.99mg / L
　　레인지 2:0.00 ~ 10.00mg / L
　　레인지 3:0.00 ~ 5.00mg / L

접점 출력

상한 · 하한 각 a, b 접점 (무전압),
접점 용량 AC240V 1A 이내 (저항 부하)

홀드 출력

보수시 외부 접점 신호 입력에 의해
전송 출력 및 접점 출력을 홀드

온도 보상

반도체 온도 소자에 의한 자동 온도 보상

염분 보정

염소 이온 농도 0 또는 19000mg / L (계기 내부 전환)
공장은 0mg / L

교정 기능

① 공기 교정 ② 포화 물에 의한 교정

전원 전압

AC85 ~ 240V, 50/60Hz

소비 전력

약 7VA 이하

주변 조건

온도 : 0 ~ 45 ℃, 습도 : 85 % RH 이하

외형 치수

96 (W) × 96 (H) × 163 (D)

전원

AC100V/AC200V ± 10 % 50/60Hz

패널 컷

92 ± × 92 ±

무게

약 1.3kg

표준 구성

계기 본체, DO 전극, 패널 피팅, 드라이버, 설명서, 포화표, 온도계, 산소 제로제

품명

산업 갈바니 식 DO 전극

측정 방식

갈바니 교환식 2 핀형 접촉자있는 카트리지 센서 교환식

모델

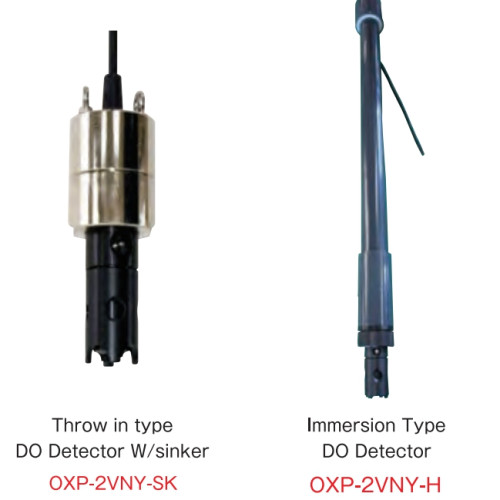

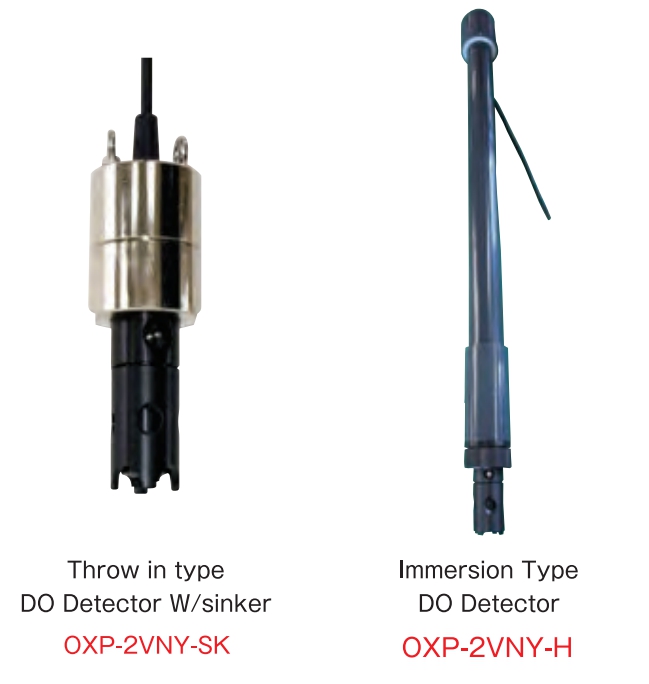

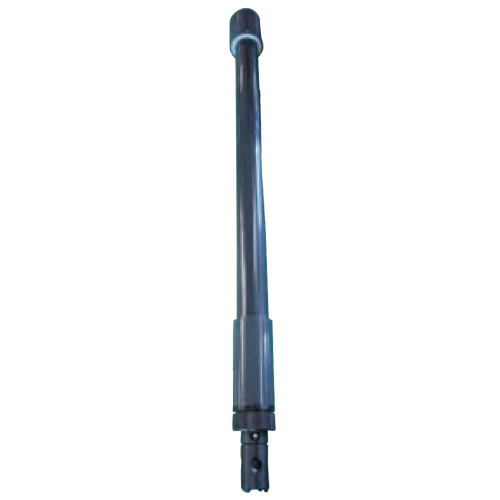

(1) 물에 담근 검출기 : OXP-2VNY-H (플랜지는
　　　　지정)   DO 센서 : OXNIT OX-VW2 　　　　　　　　　　　　
(2) 투광 포함 형 검출기 : OXP-2VNY-SK (추
　　　　포함)   DO 센서 : OXNIT OX-VW2 　　　　　　　　　　　　
(3) 표준형 형식 : OXP-2VN + DO 센서 OXNIT OX-VW2

DO 센서

2 핀형 접촉자있는 카트리 지식 DO 센서 OX-VW2 (OXNIT)

시료 조건

온도 : 0 ~ 40 ℃
유속 : 1cm/sec 이상
용제 공존 불가, 동결 없을 것

전극 케이블

5m 표준 (지정 : 케이블 연장)

전극 홀더

1.5m 표준 (지정 : L = 2m)

습식 부재

홀더 : PVC, 센서 부 : ABS, 불소 수지
