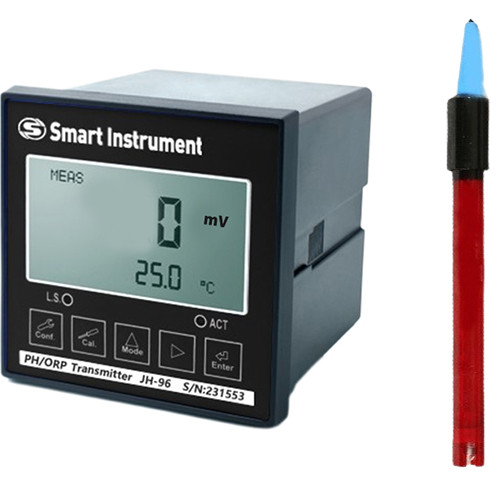

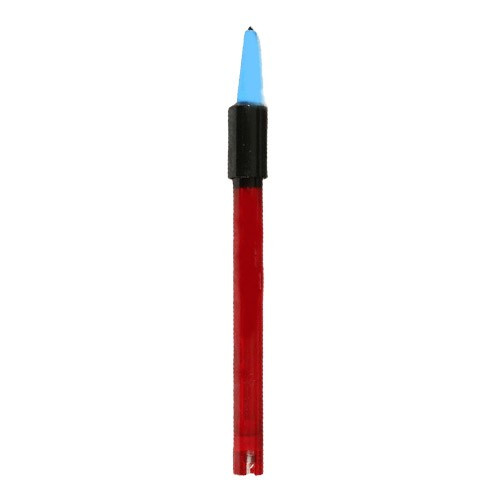

ORP-96-015B 설치형 ORP 측정기 하수처리장, 무산소조 ORP 자동제어공정

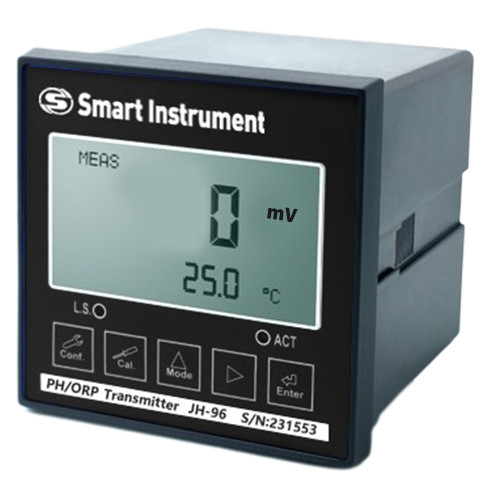

모 델 명

JH-96

JH-96RS

측정 항목

pH / ORP(mV) / 온도

범위

pH

-2.00 ~ 16.00pH

ORP

-1999 ~ 1999mV

온도

-30.0 ~ 130.0C

분해능

pH

0.01pH

ORP

1mV

온도

0.1C

정확도

pH

±0.01 ± 1 Digit

ORP

±0.1% ± 1 Digit

온도

±0.2°C ± 1 Digit

온도 보상

자동 온도 보상 : PT1000 / NTC30K

온도 모드에서 온도 수정 가능

교정 모드

Single, two, three points 교정; User defined、Default Tech、NIST 교정 용액

사용 온도

0 ~ 50C

보관 온도

-20 ~ 70C

입력 임피던스

> 10¹² Ω

디스플레이

Large backlit LCD display, 백라이트 AUTO / ON / OFF 가능

출 력1

Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω

출 력2

Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω

통신 인터페이스

—

RS-485( MODBUS RTU )

릴레이

접점 출력

RELAY ON/OFF ，240VAC 0.5A Max.

설정

Set of two independent HI/LO Control point , Hysteresis setting

세 정

—

접점제어출력，ON 0 ~ 9999초/ OFF 0 ~ 999.9시간

보호 등급

IP65

설치 방법

벽 / 파이프 / 패널

크 기

96 mm x 96 mm x 145 mm (H x W x D)

Cut Off 치수

91 mm x  91 mm (H x W)

무 게

0.4Kg

전 원

100V ~ 240VAC±10%，50 / 60Hz

침 적 형 홀 더

중 계 박 스

브 라 켓

케이블(pH / ORP)

pH 표준용액

KCL Solution

전극 Fitting

pH / ORP 증폭기

HR-1000

BCB-100B

BRK-100G

pH Cable

pH4, pH7, pH10

KCL 3.3 Mol

PIT1/2 / PIT3/4

PHAMP-1

홀더의 밑단부에

센서를 취부하여

지지하며,센서를

보호 합니다.

보충형 전극의

경우 홀더 내부

에 KCL 용액이

보충 되어 연속

적이고 장시간

사용이 가능

합니다

pH / ORP 케이블

연장시 중계박스를

이용하여 설치하면

노이즈 방지와 정확

한 측정을 도와

줍니다

벽면에 pH / OPR홀더를 고정 시키

기 위해  사용 됩

니다.

pH / ORP 전용 Shild

케이블은 외부의

정전 유도 노이즈를 막아

줍니다.

pH7.00

pH 교정용 표준용액

500ml

pH4.00

pH 교정용 표준용액

500ml

pH10.00

pH 교정용 표준용액

500ml

· pH3, pH4, pH6.86,

  pH7, pH9, pH10,

  pH11,pH12, pH13,

  pH14 선택 가능

KCl 3.3 Mol

Solution 500ml

·보충형 전극을 사용

 하는경우 조립시 홀더  내부에 KCL용액을 채워 주세요

1. Fitting 1/2"

2. Fitting 3/4"

폴리프로필렌 글렌드 (Polypropylene gland) 피팅,

12mm 외경의 pH/ORP/전도도/DO

등 모든 전극에  연결 가능

사용 환경 :

70 'C,  60 psig

용도:파이프나 물탱크에 전극 고정으로 사용

  pH / ORP 센서를

 위한 신호 증폭기

 입니다.

· 최대 300m 신호증폭

 을 할수 있습니다.
