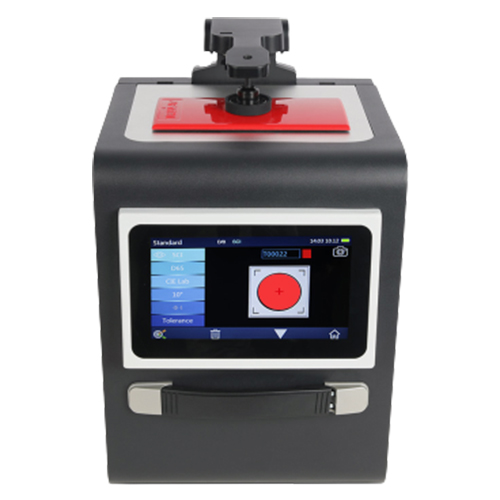

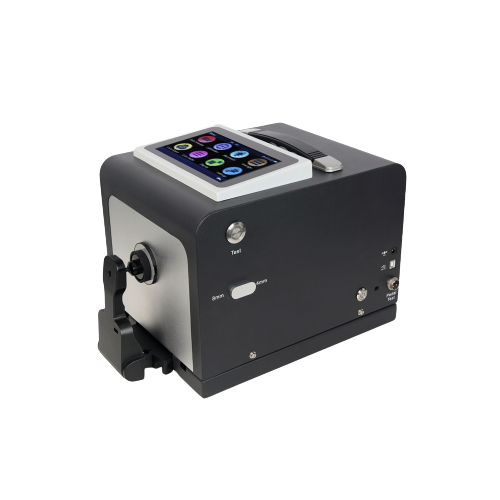

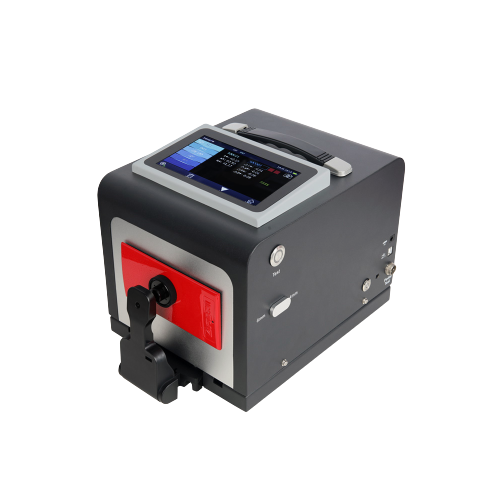

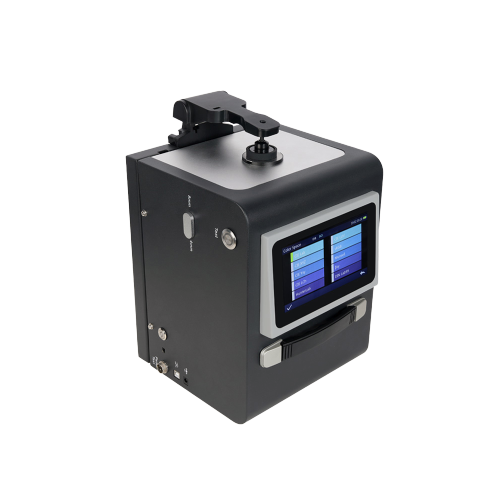

TS8210 휴대용 색차계 테스크탑 분광광도계

제 품 특 징

· 모델명 : TS8210

· 휴대용 테스크탑 분광 광도계

· 제조사 : 3NH / 중국

· 내장형 실리콘 포토다이오드 어레이 ( 2열 40군 ) 센서와 수입 화이트보드를 채용하여 측정속도와 조작편의성을 고려하였다.

· 회전하고 누르는 구조는 시험하고 사용하는 사용자들의 편의성을 고려하여 설계 되었다.

· 색상 측정 기기는  반복성 Δ E * ab를 0.025 이내로 쉽게 제어하고 내부 오류 Δ E * ab를 0.2 이내로 제어가능

· 정확도 측정은 실험실 색상의 정확한 분석 및 전송에 유용하게 사용가능

· 색상 측정 기기는 단일 조리개 Φ4mm 또는 Φ8mm가 장착되어 수평 또는 수직 측정에 적합하다

적 용 분 야

· 섬유 및 의류 인쇄 및 염색, 플라스틱 전자 제품, 도자기 및 기타 산업의 정확한 색상 측정 및 품질 관리 등

구 성 품 목

· 본체

· 전원어댑터

· USB 케이블

· 사용자 설명서

· PC 소프트웨어

· 흰색 및 검은색 교정 캐비티

· 보호 덮개

· 조리개 ( 별매 조리개 )

· 마이크로 프린터, 풋 스위치, 회전 브래킷 ( 옵션 )

제 품 사 양

모 델 명	TS8210 휴대용 테스크탑 분광 광도계
광학 기하학	D/8(확산 조명, 8도 시야각) SCI(반사광 성분 포함)/SCE(반사광 성분 제외) ; 제외된 UV 측정 CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7 준수
특 성	수평 또는 수직 측정에 적합한 맞춤형 조리개, 더 넓은 적응성; 섬유 및 의류 인쇄 및 염색, 플라스틱 전자 제품, 도자기 및 기타 산업의 정확한 색상 측정 및 품질 관리에 적합합니다.
통합 구 크기	Φ40mm
광 원	결합된 전체 스텍트럼 LED 광원
분광광도계 모드	플랫 격자
센 서	실리콘 포토다이오드 어레이 ( 2열 40군 )
파장 범위	400 ~ 700 nm
파장 간격	10 nm
절반 대역폭	10 nm
측정된 반사율 범위	0 ~ 200 %
측정 조리개	맞춤형 단일 조리개: MAV : Φ8mm / Φ10mm, SAV : Φ4mm / Φ5mm
반사 성분	SCI / SCE
색 공간	CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,βxy,Munsell(C/2)
색차 공식	ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00
기타 색도 지수	WI(ASTM E313, CIE/ISO, AATCC, 헌터), YI(ASTM D1925,ASTM 313), 염색 견뢰도, 색 견뢰도, 색 강도, 불투명도 8° 광택, 555 톤 분류
관찰자 각도	2°/10°
광 원	D65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30)
데이터 표시	스펙트로그램/값, 샘플 색도 값, 색상 차이 값/그래프, 합격/불합격 결과, 색상 시뮬레이션, 색상 오프셋
측정 시간	약 1.5초(SCI 및 SCE 측정 약 3.2초)
반 복 성	색도값: MAV/SCI, ΔE*ab 0.025 이내 (백색 교정 후 5초 간격으로 백색 교정판을 30회 측정한 경우)
기기 간 오류	MAV/SCI, ΔE*ab 0.2 이내 (12 BCRA 시리즈 II 컬러 타일의 평균)
측정 모드	단일 측정, 평균 측정(2-99회)
찾는 방법	카메라 위치
치 수 / 무게	370(L) X 240(W) X 260(H) mm / 약 7.8 kg
전원 공급 장치	AC 24V, 3A 전원 어댑터 전원 공급 장치
광원 수명	5년 동안 3백만 회 측정
디스플레이	7인치 TFT 컬러 LCD, 정전식 터치스크린
데이터 포트	USB, 트리거 스위치 인터페이스
정보 저장	표준 1000 PC, 샘플 20000 PC
언어	중국어 간체, 중국어 번체, 영어
작동 환경	0~ 4 0 ℃, 0 ~ 85 % RH(결로 없을 것), 고도 < 2000m
보관 환경	-20 ~ 50 ℃, 0 ~ 85 %RH (결로 없을 것)

TS8280 휴대용 데스크탑 분광 광도계의 적용:

TS8280 휴대용 데스크탑 분광 광도계 색상 측정기 Φ30mm 직경 측정 장비, 대형 샘플 측정에 적합하며 섬유 및 의류 인쇄 및 염색, 플라스틱 전자 제품, 도자기 및 기타 산업의 정확한 색상 측정 및 품질 관리에 적합합니다. 형광 시료 측정에 사용할 수 있습니다.

기술적 이점:

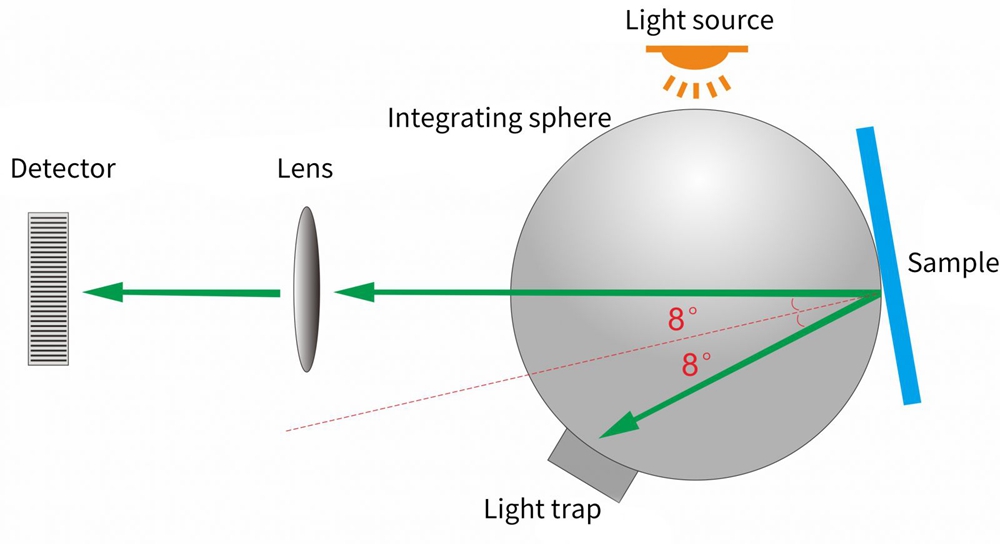

1. 국제 공통 사용 d/8 SCI/SCE 합성 기술 채택

TS8210 분광색도계는 전 세계적으로 널리 적용되는 D/8(확산조명, 8도 시야각)과 SCI+SCE 동시 고속 측정을 지원하는 SCI/SCE(정반사 성분 포함/정반사 성분 제외) 합성 기술을 채택하고 있습니다. 테스트 시간은 약 3.2초입니다.

2.실리콘 포토다이오드 어레이 센서(2열 40그룹)

더 넓은 면적, 높은 광 포화도, 저조도의 고감도 및 넓은 스펙트럼 응답 범위를 갖춘 이중 40 어레이 센서는 측정 속도, 정확도, 안정성 및 기기의 일관성을 보장합니다.

3. 다양한 색 공간, 다양한 관찰 광원

TS8210 휴대용 데스크탑 분광 광도계 색상 측정 기기는 CIE LAB, XYZ, Yxy, LCh, CIE LUV, s - RGB, HunterLab, βxy, DIN Lab99, Munsell(C/2) 색 공간 및 D65, A, C, D50, D55를 제공합니다. , D75, F1, F2(CWF), F3, F4 및 F5, F6 및 F7(DLF), F8, F9, F10(TPL5) 및 F11(TL84), F12(TL83/U30) 광원, 만날 수 있습니다 다양한 측정 조건에서 사용됩니다.

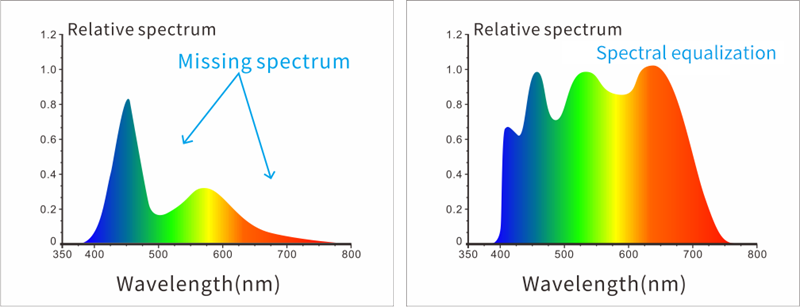

4. 조합 전체 스펙트럼 LED 광원 및 UV 광원 각각을 채택하십시오

전체 대역 균형 LED 광원은 가시광선 범위에서 충분한 스펙트럼 분포를 보장하고 특정 대역에서 백색 LED의 스펙트럼 손실을 방지하며 기기 측정 속도 및 측정 결과의 정확성을 보장하며 전문 UV 광원은 보다 안정적인 UV 테스트를 보장합니다.

5. 카메라 위치 지정은 측정 영역을 명확하게 관찰할 수 있습니다.

TS8210 분광 광도계에는 측위용 카메라가 내장되어 있어 카메라의 실시간 보기를 통해 물체의 측정된 부분이 대상의 중심인지 여부를 정확하게 판별할 수 있으므로 측정 효율성과 정확도가 향상됩니다.

6.교정증명서

TS8210 분광 광도계는 검증 및 테스트되었습니다. 출고 후 각 계측기는 권위 있는 검증부서의 측정기준에 따라 검증되며, 계측 데이터는 국립메트로기술원으로 이력추적 가능하여 계측기 테스트 데이터의 신뢰성을 보장합니다.

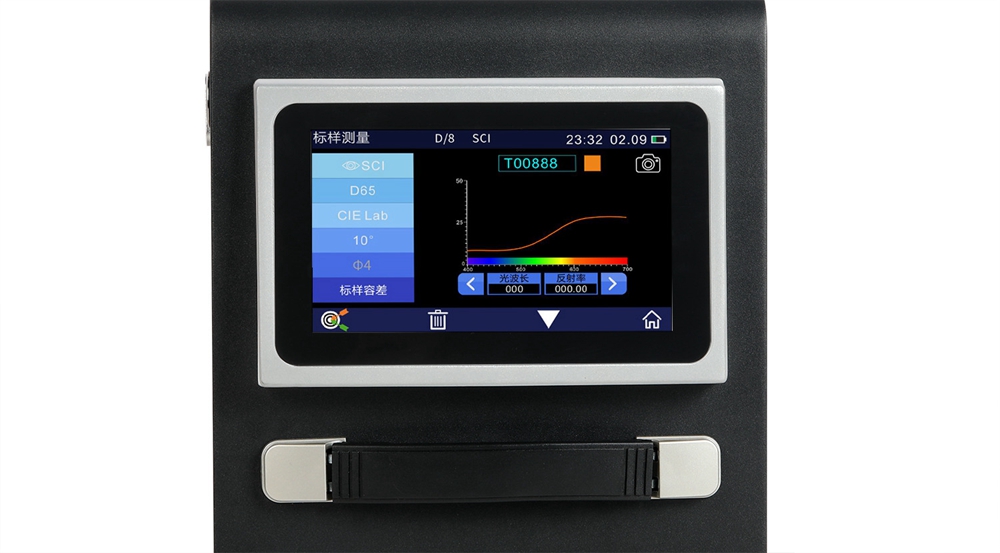

7. 사용자 인터페이스를 사용하기 쉬운 산업용 HD 터치 스크린

7인치 산업용 HD 터치스크린을 사용하여 부드러운 조작으로 사용자 인터페이스가 사용하기 쉽고 조작이 편하고 편리합니다.

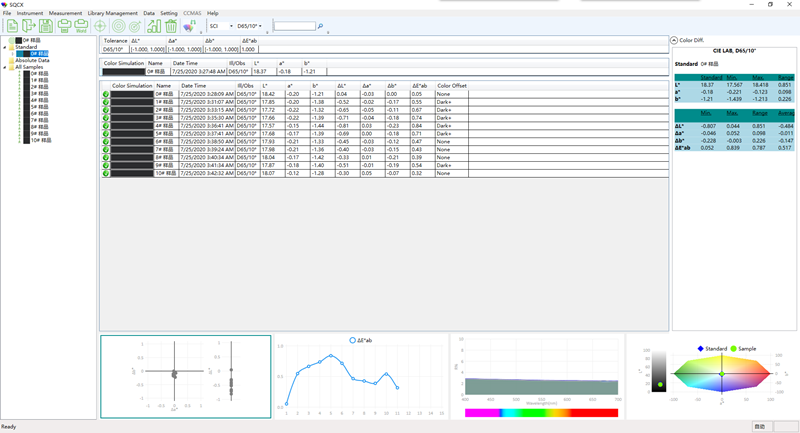

8.색상 관리 소프트웨어

TS8210 분광 광도계가 포함된 SQCX 품질 관리 소프트웨어는 다양한 산업 분야의 품질 모니터링 및 색상 데이터 관리에 적합합니다. 사용자의 색상 관리 데이터, 색상 차이 비교, 테스트 보고서 생성, 여러 색상 공간 측정 데이터 제공, 고객의 색상 관리 사용자 정의등의 기능이 제공됩니다.

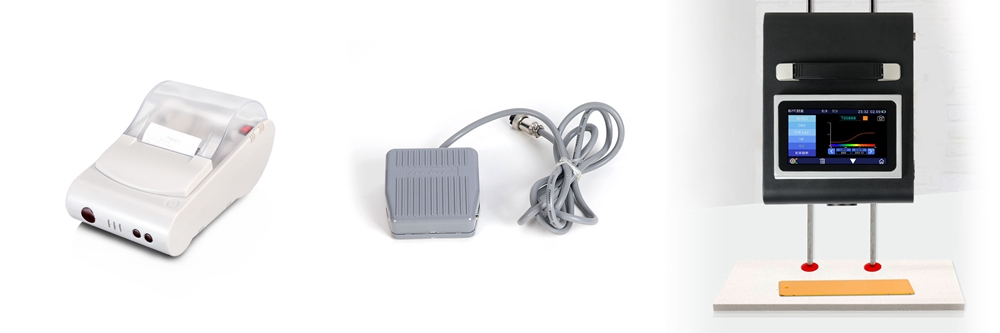

9. 옵션 액세서리

마이크로 프린터, 풋 스위치, 회전 브래킷은 필요에 따라 자유롭게 선택할 수 있습니다.
