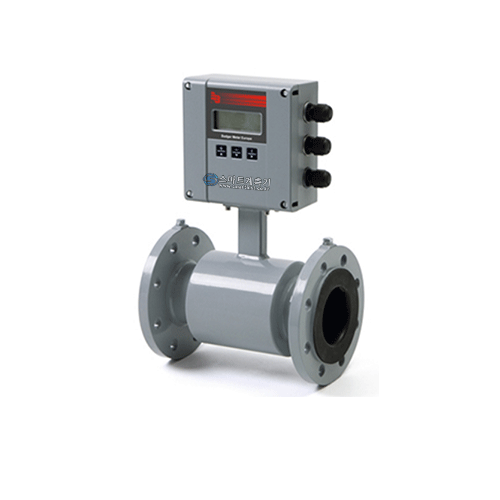

전자유량계 M2000 8mm | Badger 전자식 유량계 (독일)
전자유량계 M2000은 독일 Badger사의 고정밀 전자식 유량계로,
전도성이 있는 액체의 유량을 안정적으로 측정할 수 있는 산업용 유량계입니다.
8mm(5/16인치) 소구경 모델로, 0.03 ~ 12 m/s의 넓은 유속 범위와
±0.2%의 높은 측정 정확도를 제공하여 다양한 산업 환경에서 사용됩니다.
전자유량계 M2000은 고정밀 유량 측정과 안정적인 성능을 제공하는 전자식 유량계입니다.
전자유량계 M2000은 다양한 산업 현장에서 요구되는 기능을 제공합니다.
다양한 유체 조건에 대응하기 위해 여러 라이너 옵션을 제공합니다.
전자유량계 M2000은 다양한 배관 재질과 연결 방식을 지원합니다.
전자유량계 M2000은 전자기 유도 원리를 이용하여 유량을 측정합니다.
배관 외부의 코일에 전원이 공급되면 자기장이 형성되고,
전도성 유체가 이 자기장을 통과할 때 전극 사이에 전압이 발생합니다.
이 전압은 유체의 유속에 비례하며,
Amplifier가 이 신호를 증폭 및 변환하여 순간 유량과 적산 유량으로 출력합니다.
전자유량계 M2000은 정밀한 유량 측정을 위해 다중 전극 구조를 적용합니다.
※ 상대 플랜지는 별도입니다.

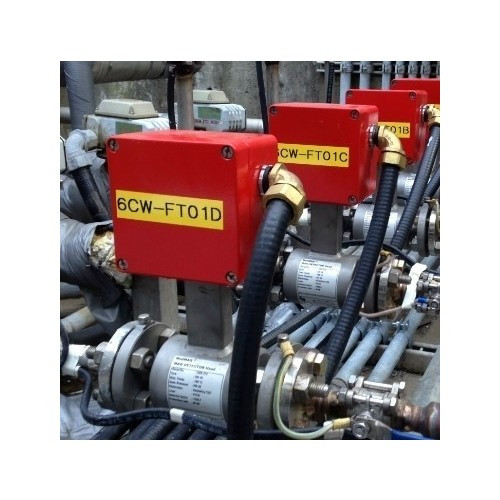

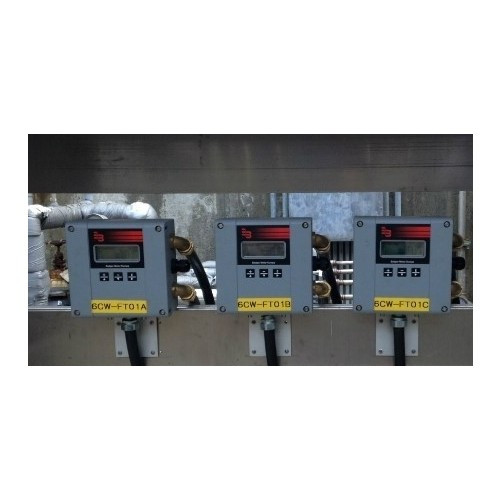

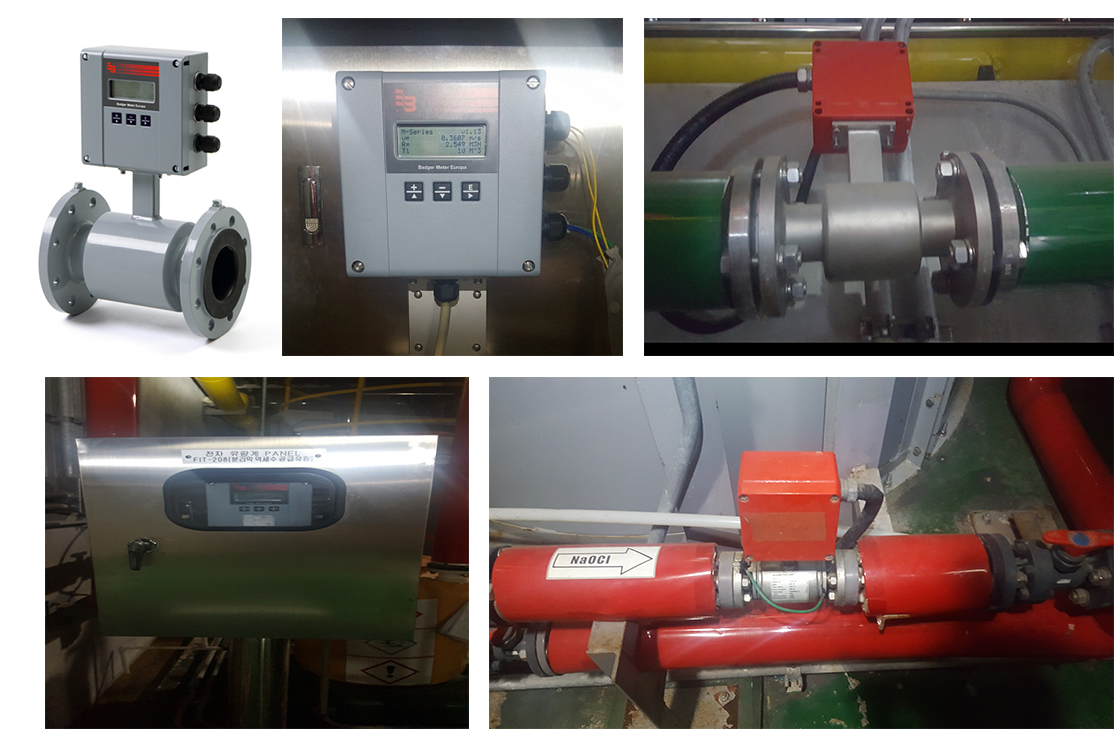

전자유량계 M2000은 다양한 산업에서 활용됩니다.

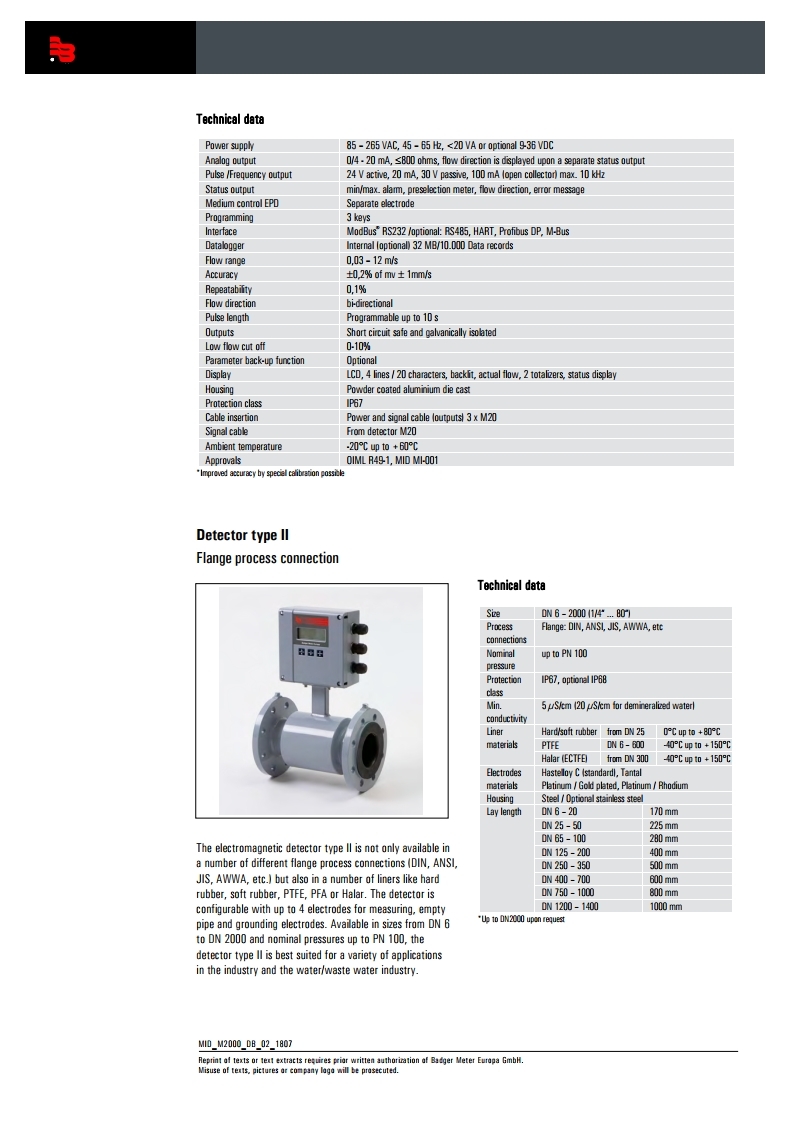

검출기 (Detector) | M2000 |
정 밀 도 | 0.2% of Rate (유속 0.5m/s 이상 ) ± 1mm/s (유속 0.5m/s 이하 ) |
재 현 성 | 0.1% |
유속 범위 | 0.03 ∼ 12 m/s |
최소 전기 전도도 | 최소 5 uS/cm 이상 |
유체 온도 | 일체형 변환기 Hard Rubber : 0 ~ 80 ℃ PFA &PTFE : -40 ~ 100 ℃ 분리형 변환기 Hard Rubber : 0 ~ 80 ℃ PFA &PTFE : -40 ~ 150 ℃ |

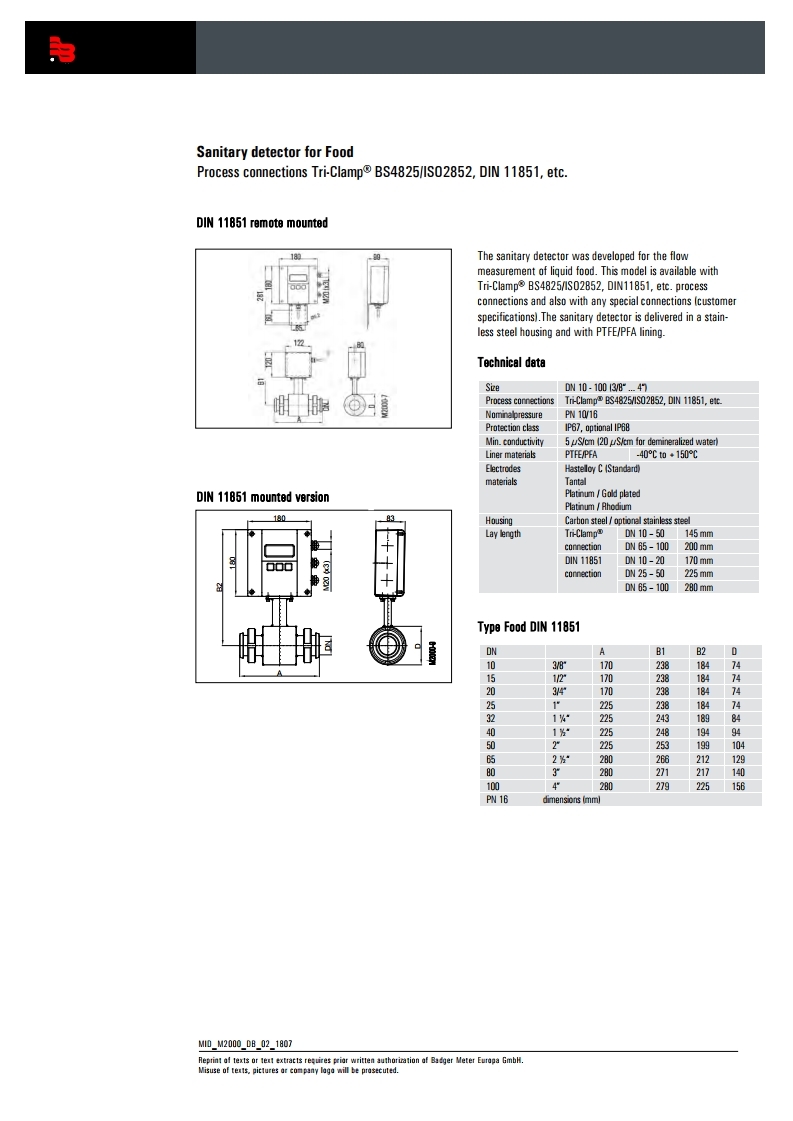

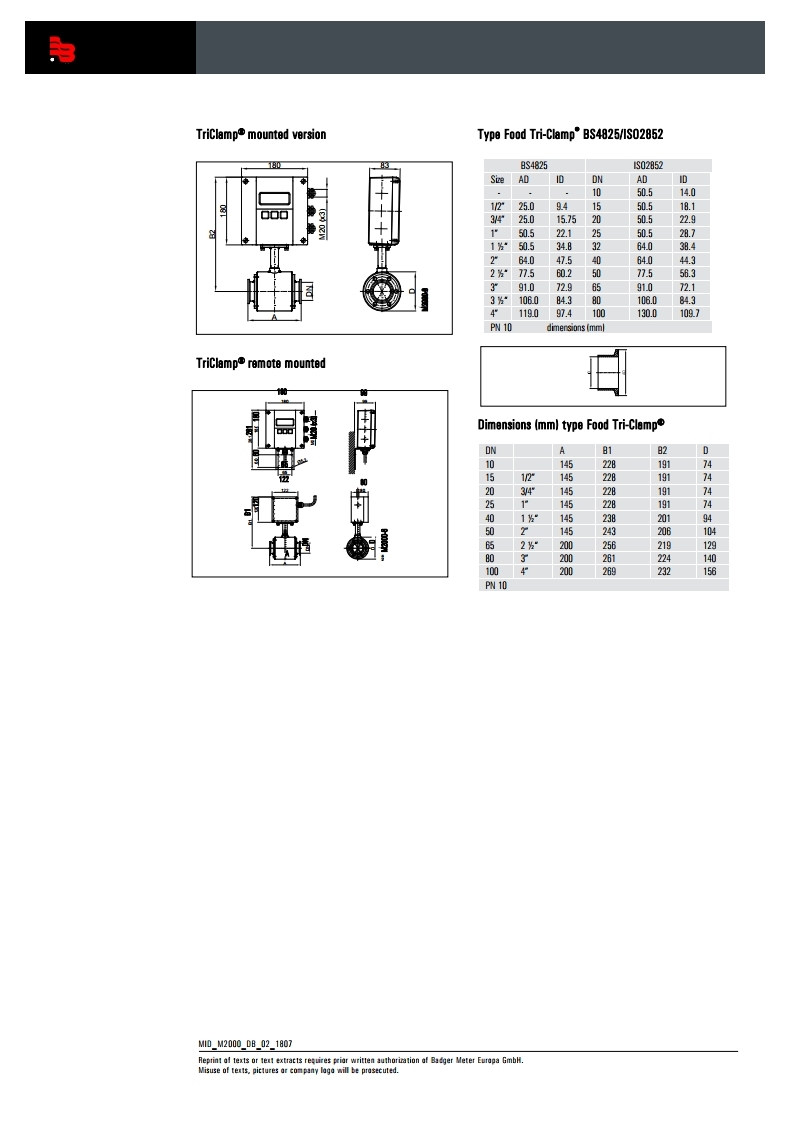

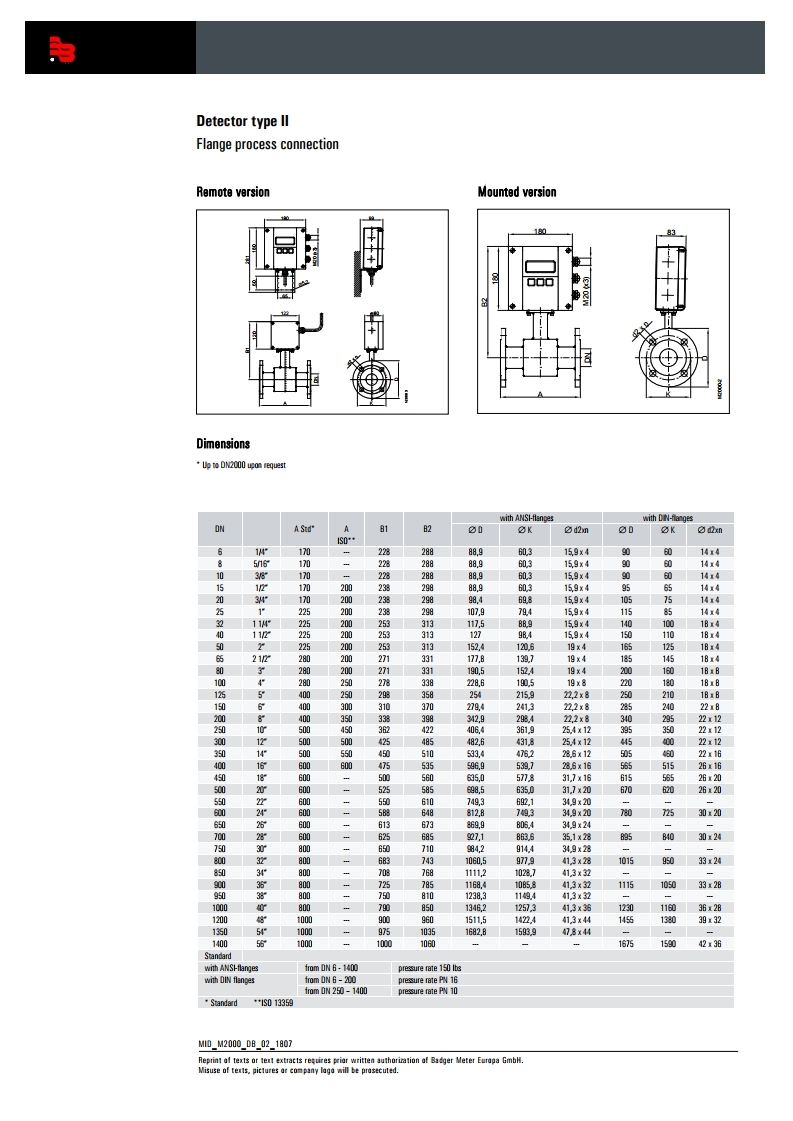

연결방식 | DIN flanges, Pressure Rating : PN16 옵션 : ANSI, JIS, TriClamps, Wafer 등 |
Pipe Spool 재질 | 316 stainless steel |
전극 재질 | Hastelloy C 옵션 : 316 stainless steel, gold/platinum plated, tantalum, platinum/rhodium |
라이닝 재질 | 6 ~ 10mm : PFA 15 ~ 450mm : PTFE 500 ~ 1400mm : Hard Rubber * PTFE : up to DN 600, Hard Rubber : DN 25 ~ 1400 |
하우징 재질 | 6 ~ 450mm : SST 1.4301 (SUS304) 500 ~ 1400mm : Cast Steel 옵션 : SST 1.4571 (SUS316) |
플랜지 재질 | 6 ~ 450mm : SST 1.4301 (SUS304) 500 ~ 1400mm : Cast Steel 옵션 : SST 1.4571 (SUS316) |
외함 등급 | NEMA 4X (IP66) 옵션 : NEMA 6P (IP67), 분리형 변환기의 경우에만 해당 |
Junction Box 외함 등급 | NEMA 4 (IP66), 분리형 변환기 옵션 , Powder coated die-cast aluminum 재질 |
변환기 (Amplifier) | M2000 |
정밀도 | 0.2% of Rate (유속 0.5m/s 이상 ) ± 1mm/s (유속 0.5m/s 이하 ) |
재 현 성 | ±0.1% |
입력전원 | 85 ~ 265 VAC, 20 VA or 15 W 옵션 : 10 ~ 36 VDC, 10 W |
유량 방향 | 단방향 또는 양방향 측정 , 2 개 방향 분리 적산가능 (프로그램 ) |
출력신호 | 0/4 ∼ 20mA, <800ohms |
펄스출력 | Scalable up to 10 kHz, passive open collector up to 10 kHz, active switched 24V DC. Up to two outputs (forward and reverse). Pulse width programmable from 1 …1000 ms or 50 percent duty cycle. |
디지털출력 | Four total, configurable 24V DC sourcing active output (up to 2),100 mA total, 50 mA each sinking open collector output (up to four), 30V DC max, 100 mA each AC solid-state relay (up to 2), 48V AC, 500 mA max. |
주파수출력 | Scalable up to 10 kHz, open collector up to 1 kHz, solid-state relay |
기타출력 | High/low flow alarm (0 …100 percent of flow), error alarm, empty pipe alarm, flow direction, preset batch alarm, 24V DC supply, ADE |
LCD | 4 x 20 character display with backlight |
프로그래밍 | 3-button, external manual or remotely |
하우징 재질 | Powder coated die-cast aluminum, NEMA 4X (IP66) |
설치방법 | 일체형 or 분리형 (분리형의 경우 브라켓 제공 ) |
통신 옵션 | RS232/RS485 Modbus RTU, HART, Profibus DP |
Cable Entry | 1/2" NPT or M20 |
주위환경온도 | -20 ∼60 ℃ |
M2000-8A, 전자유량계, 일체형유량계, 유량측정, 유량검사, Badger Meter Europa, 독일유량계, 스마트계측기, 유량계
| 품명 | 전자유량계 |
|---|---|
| 모델명 | M2000-8A |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상세설명페이지 참고 |
| 제조국 또는 원산지 | Badger Meter Europa /독일 |
| 제조자 | Badger Meter Europa |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 02) 896-7868 |
