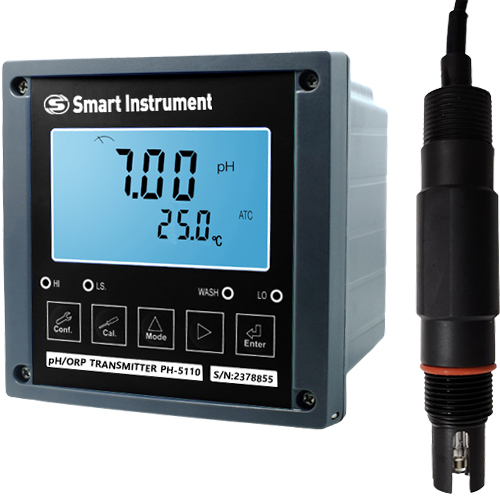

PH5110DRS-SpH10 방류수 및 오폐수 하수처리장 인라인 pH미터

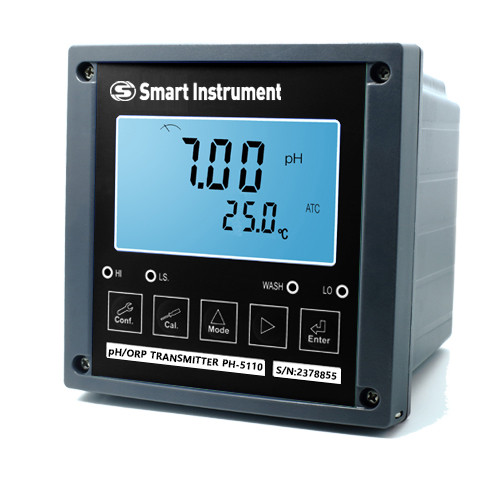

모델명

PH-5110D

PH-5110DRS

측정항목

pH / ORP(mV) / Temp.

측정범위

pH : - 2.00 ~ 16.00 pH
 ORP : - 9999 ~ + 1999 mV
Temp. : - 30.0 ~ 130.0 °C

분해능

pH : 0.01 pH  /  ORP : 1mV  /  Temp. : 0.1 °C

정확도

pH :  ± 0.01 ± 1 digit
ORP :  ± 0.1% ± 1 digit
Temp. :  ± 0.2°C ± 1 digit

온도보상

자동 온도 보상 : PT1000 / NTC30K

주변온도

0 ~ 50°C

보관온도

 -10 ~ 70°C

디스플레이

LCD 디스플레이, 자동 백라이트 선택

아날로그 출력1

Isolated DC 0/4~20 mA corresponding to pH/ORP/Temp., max load 500Ω

아날로그 출력2

Isolated DC 0/4~20 mA corresponding to pH/ORP/Temp., max load 500Ω

ㅡ

시리얼 인터페이스

ㅡ

RS-485(MODBUS RTU)

셋팅

Contact

RELAY ON/OFF 접점，240VAC 0.5A Max.

Activate

Two sets Hi/Lo programmable, ON/OFF

세척

접점제어출력，ON 0~9999초 / OFF 0~999.9시간

방수등급

IP65

DC 전원

20 ~ 40VDC

설치방식

벽 / 파이프 / 패널

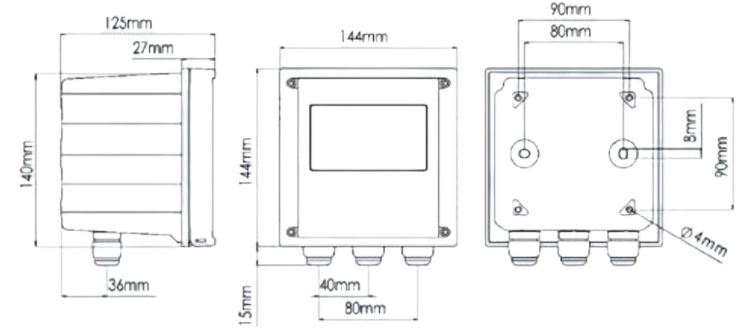

크기

144 mm x 144 mm x 115 mm (H x W x D)

Cut Off 치수

138 mm x 138 mm (H x W)

무게

0.8 kg

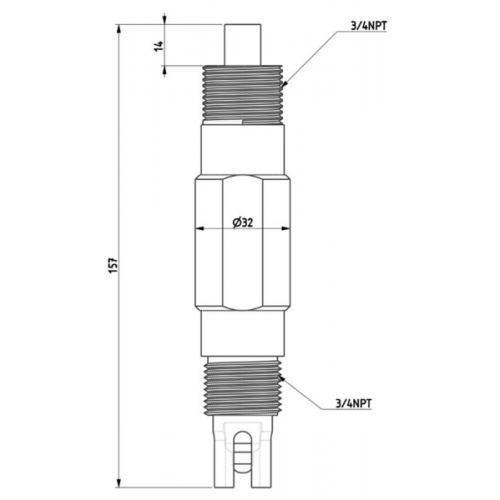

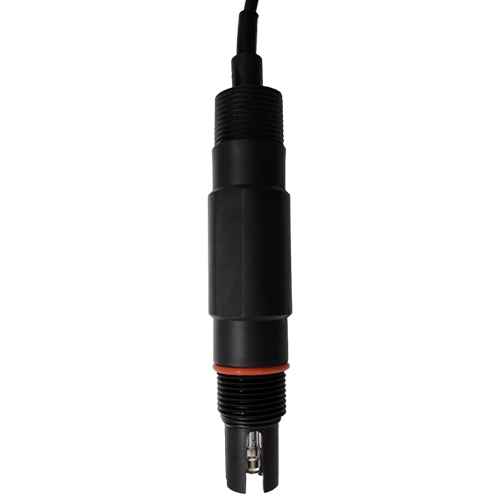

모델명

SpH10

측정 범위

0 ~ 14 pH

사용 온도

 0 ~ 80 ℃

사용 압력

 0.6Mpa 이하

배관 연결부

 3/4" NPT

Electrolyte

Solid

Jungtion

Ceramic

재질

Glass

크기

 Ф32 * 180mm

케이블 길이

  기본 10m (연장 옵션)

침 적 형 홀 더

중 계 박 스

브 라 켓

케이블(pH / ORP)

pH 표준용액

KCL Solution

전극 Fitting

pH / ORP 증폭기

HR-1000

BMC-100B

BCK-100B

pH Cable

pH4, pH7, pH10

KCL 3.3 Mol

PIT1/2 / PIT3/4

PHAMP-1

홀더의  밑단부

에 센서를 취부하여 지지하며,센서를 보호 합니다.

보충형 전극의

경우 홀더 내부

에 KCL 용액이

보충 되어 연속

적이고 장시간

사용이 가능

합니다

pH / ORP 케이블

연장시 중계박스를

이용하여 설치하면

노이즈 방지와 정확

한 측정을 도와

줍니다

벽면에 pH / OPR홀더를 고정 시키

기 위해  사용 됩

니다.

pH / ORP 전용 Shild

케이블은 외부의

정전 유도 노이즈를 막아

줍니다.

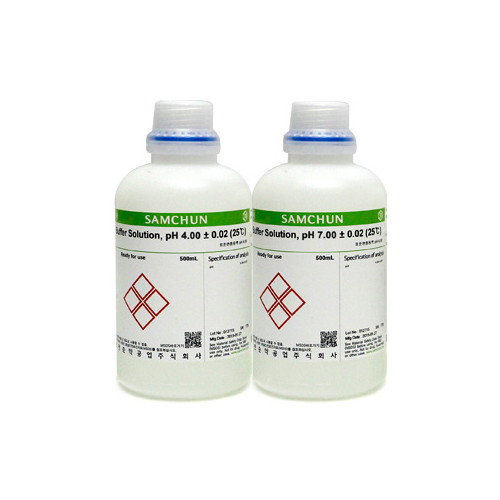

pH7.00

pH 교정용 표준용액

500ml

pH4.00

pH 교정용 표준용액

500ml

pH10.00

pH 교정용 표준용액

500ml

· pH3, pH4, pH6.86,

  pH7, pH9, pH10,

  pH11,pH12, pH13,

  pH14 선택 가능

KCl 3.3 Mol

Solution 500ml

·보충형 전극을 사용

 하는경우 조립시 홀더  내부에 KCL용액을 채워 주세요

1. Fitting 1/2"

2. Fitting 3/4"

폴리프로필렌 글렌드 (Polypropylene gland) 피팅,

12mm 외경의 pH/ORP/전도도/DO

등 모든 전극에

연결 가능

사용 환경 :

70 'C,  60 psig

용도:파이프나물탱크에전극

고정으로 사용

  pH / ORP 센서를

 위한 신호 증폭기

 입니다.

· 최대 300m 신호증폭

 을 할수 있습니다.
