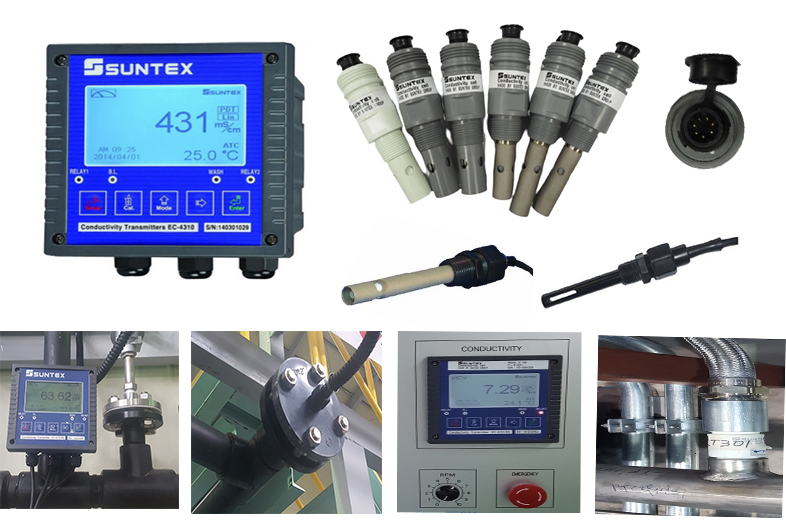

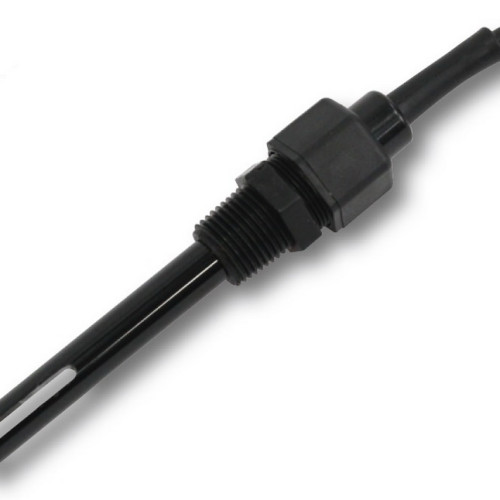

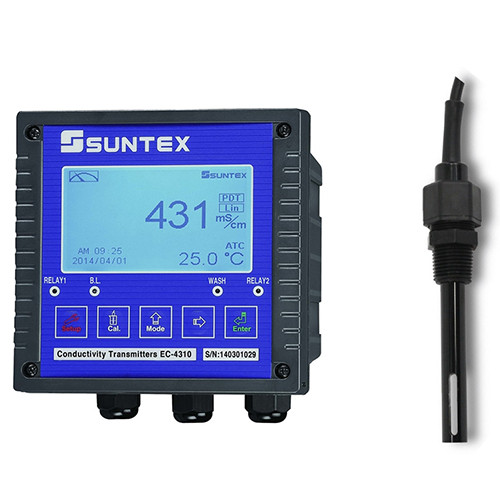

TDS-4310-8-244-30 TDS측정기, SUNTEX Graphite TDS 센서

품명

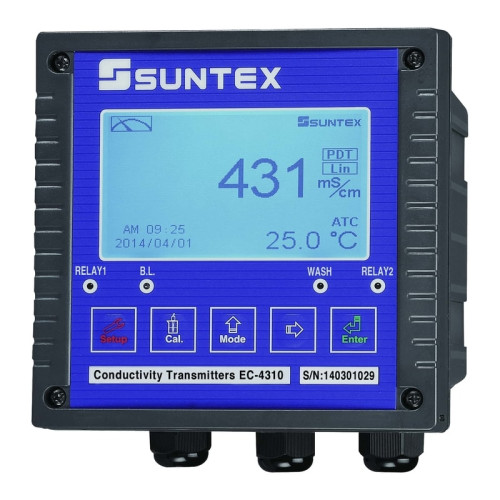

EC-4310

EC-4310RS

측정 범위

전 도 도

0.000uS/cm~2000mS/cm(depends on selected sensor)

in 7 ranges; Auto or Fixed

비 저 항

0.00~20.00Mohm.cm, ±1%(± 1Digit)

염 분

0.0~70.0ppt

T D S

0ppm~19999ppm; 0.00~199.99ppt

온 도

-30.0~200.0 ℃,±2℃(± 1digit)

 셀상수

K=0.01,0.05,0.1, 0.5, 10.00cm-1 fixed

freely selectable 0.0080~19.99cm-1

온도보상

Automatic with PT-1000/100 or NTC 30K or manual adjustment

화면표시

Large LCM with auto-sense backlight and contrast function

아날로그출력1

Isolated DC 0/4~20mA corresponding to measurement,

max load 500Ω

아날로그출력2

Isolated DC 0/4~20mA corresponding to Temp.,

max. load 500Ω

ㅡ

시리얼인터페이스

ㅡ

RS-485(MODBUS RTU or ASCII)

접점

Contact

240VAC, 0.5A max. (recommend)

Activate

Hi/Lo, Hi/Hi,Lo/Lo selectable two limited programmable, ON/OFF

세정

Contact

240VAC, 0.5A max. (recommend)

Time

ON:0~99min 59sec, OFF:0~999hours 59min

대기 온도

0~50 ℃

저장 온도

-20~70 ℃

전원

100~240VAC±10%, 50~60Hz

설치방법

Wall or pipe or panel mounting

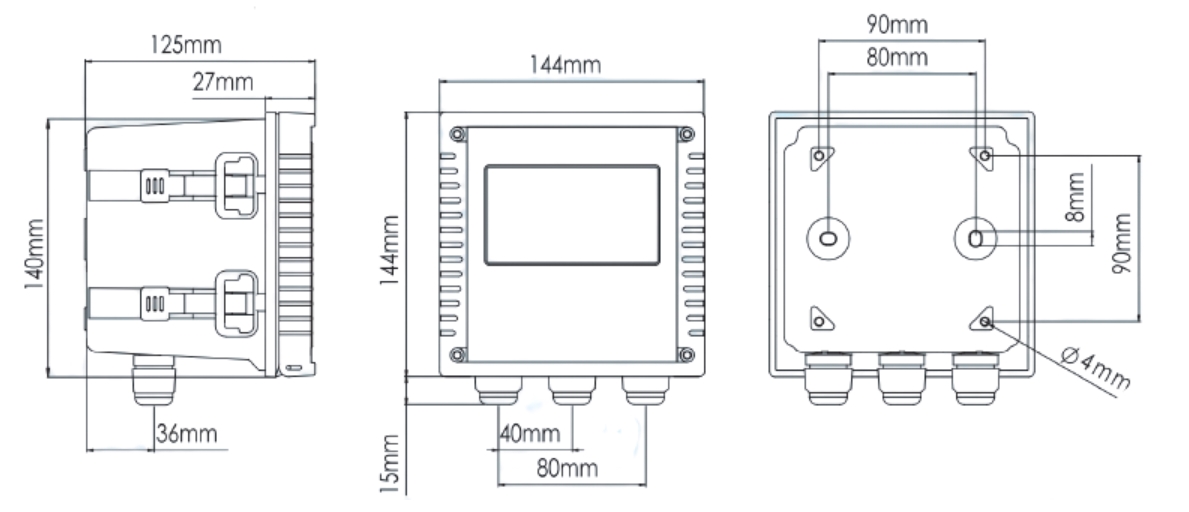

크기

144mm × 144 mm × 115 mm (H×W×D)

Cuf off 치수

138mm x 138mm (H x W)

중량

0.8 kg

Certification

IP65(NEMA 4X)

타입

4 Electrode Cell

2 Electrode Cell

4 Electrode Cell

품명

전도도 셀

비저항셀

비저항셀

비저항셀

비저항셀

전도도 셀

전도도 셀

전도도 셀

모델명

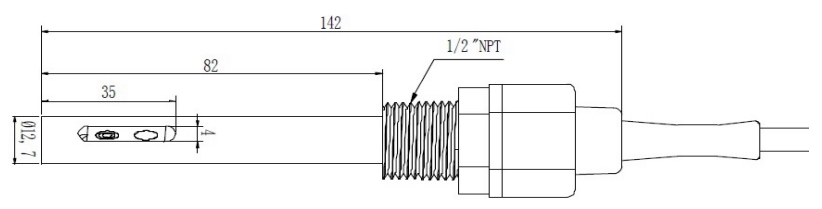

8-244-10

8-11-3

8-221

8-222

8-223

8-241

8-241-01

8-242

사진

적용분야

공정

순수

초순수

순수

정제수

폐수공정

불산함유폐수공정

고온 공정

나사산

1/2" NPT

1/2" NPT

3/4" NPT

3/4" NPT

3/4" NPT

3/4" NPT

3/4" NPT

3/4" NPT

삽입길이

82mm

98mm

63mm

63mm

48mm

40mm

40mm

40mm

바디재질

Epoxy resin

SS316L

CPVC

CPVC

CPVC

PPS

CPVC

CPVC

전극재질

Graphite

SS316L

Titanium

Titanium

Titanium

Titanium,

PPS

Monel,

CPVC

Titanium,

PVDF

범위 (uS/cm)

20uS/cm～500mS/cm

0.05~100.0uS/cm

0.05～20uS/cm

0.05~100.0uS/cm

0.1~200.0uS/cm

10.00uS~500.0ms/cm

10.00uS~500.0ms/cm

10.00uS~500.0ms/cm

    (MΩ.cm)

ㅡ

1.0~20.0MΩ.cm

0.00~20.00MΩ.cm

0.00~18.00MΩ.cm

0.00~10.00MΩ.cm

ㅡ

ㅡ

ㅡ

셀 상수

0.3

0.05

0.01

0.05

0.1

0.5

0.5

0.5

압력

7 bar@25°C

작동 온도

0~70°C

0~45°C

0~70°C

0~70°C

0~70°C

0~120°C

0~80°C

0~120°C

온도보상

NTC-30K

케이블 사양

8-244-10(10m)

8-244-30(30m)

8-11-3(10m)

분리형

분리형

분리형

분리형

분리형

분리형

8-11-4(20m)

케이블 선택가능(5m, 10m, 20m, 30m)
